Кран раздаточный 11А Тип OPW

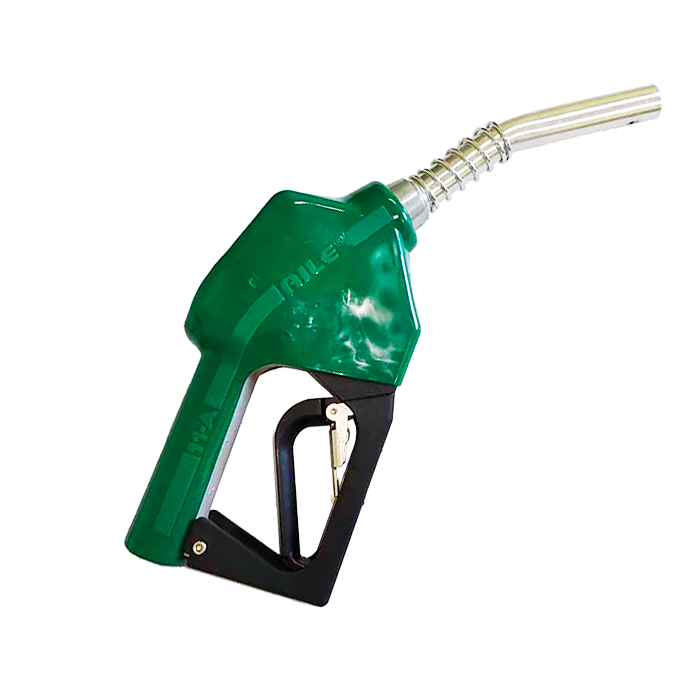

Топливораздаточный пистолет OPW 0011-ALPI 9X0 L 11A (OPW 11А) с автоматической отсечкой выдачи топлива. Данный заправочный кран предназначен для заправки транспортных средств, летательных аппаратов, а также отпуска в тару потребителей светлых и темных нефтепродуктов. Данный заправочный пистолет, конструкционно, является аналогом крана OPW-11, но изготовлен при этом из менее дорогостоящих материалов.
Конструкция и технические характеристики незначительно уступают оригинальному раздаточному крану, но выгодно отличаются в цене.
OPW 11А описание конструкции и принцип работы раздаточного крана
Так как пистолет 11A является аналогом OPW-11A, визуальных, как и конструкционных отличий нет.
Корпус раздаточного крана изготовлен из сплава алюминия, и обладает высокой прочностью. В средней части заправочного крана расположены две технологические крышки. Под резьбовой крышкой расположена мембрана отсечки подачи топлива. Под пластиковой крышкой, фиксируемой четырьмя шурупами, расположен механизм автоматической отсечки подачи топлива. Отсечка топлива происходит при перекрытии подающего носика топливом на высоту 2-3 сантиметра. Носик пистолета оснащён пружиной для дополнительной фиксации в горловине транспортного средства. В нижней части, в корпусе, имеется резьба диаметром 1″ (25 мм). Для присоединения к напорному рукаву используются муфты ДУ 19 (DN 3/4″). Корпус полностью закрыт резиновым чехлом, благодаря чему подвижные части раздаточного крана менее подвержены загрязнению.
Защитная скоба рукояти изготовлена из ударопрочного ABS пластика. В верхней части скобы установлена гребёнка. С помощью гребёнки осуществляется фиксация нажимной скобы (курка) пистолета в открытом положении во время отпуска топлива. К защитной скобе гребёнка прикреплена с помощью алюминиевых заклёпок. Курок так-же как и защитная скоба, изготовлен из ABS пластика и имеют рёбра жёсткости. В верхней части нажимной скобы, с помощью заклёпки, установлен фиксирующий язычок, применяется он для фиксации курка в одном из трёх открытых положений.
Заправочный пистолет 11A является аналогом раздаточного крана OPW 11-A
Технические характеристики крана ОПВ:
- Тип: раздаточный кран
- Отсечка при наполнении: есть
- Материал корпуса: алюминий, пластик
- Наружный диаметр носика: 24мм
- Фиксация нажимной скобы: 3 положения
- Производительность: до 60 л/мин
- Тип топлива: бензин, дизель, керосин
- Резьбовое соединение: 25мм (1″), шаг резьбы 1.25 мм
